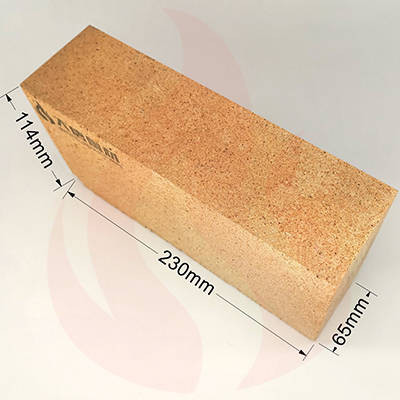

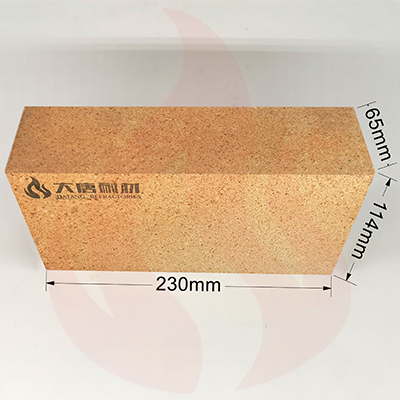

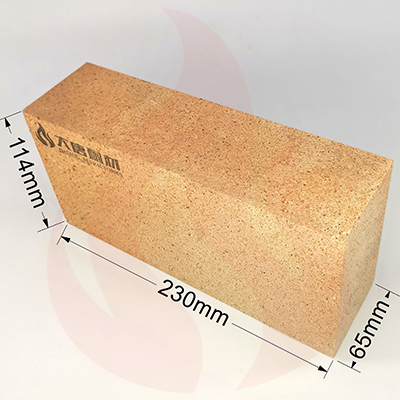

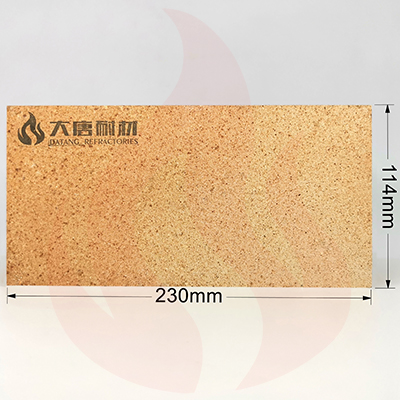

粘土砖
特点:耐酸,抗热震性好,抗侵蚀性强,线膨胀系数较低
使用部位:小高炉炉喉、炉身、炉缸、炉底及大炉炉身,热风炉,玻璃窑
含量:SiO
2:50%~65% Al
2O
3:30%-48%
黏土砖是以黏土熟料为骨料,耐火黏土(软质黏土或半软质黏土)为结合剂制成 Al
2O
3含量为30%-48%的
耐火材料。它是一种用途广泛、产量最大的耐火制品。黏土制品性质在较大范围内波动,这是因为制品的化学组成及生产工艺的差别所致。黏土制品一般具有以下性质:
(1)化学、矿物组成。Al
2O
3含量为30%~18%,SiO2含量为50%~65%及少量碱金属、减土金属氧化物TiO
2、Fe
2O
3等。矿物组成一般为:
莫来石、方石英和石英、玻璃相。
(2)耐火度一般为1580-1750℃,随Al
2O
3/SiO
2增大而提高,当低熔物杂质含量较多时,制品的耐火度显著降低。
(3)荷重软化温度约为1250~1450℃,其变化范围较宽。开始变形温度较低,与40%变形温度相差约200~250℃。
(4)线膨胀系数较低,20-1000℃平均线膨胀系数为4.5-6×10
-6/℃。其热导率亦较低。
(5)抗热震性良好,波动范围较大。1100℃水冷循环一般大于10次。这与黏土质制品的线膨胀系数较低、晶型转化效应不显著以及高温下的塑性有关。
(6)抗化学侵蚀性:因其属弱酸性,具有较强的抗酸性渣侵蚀能力,对碱性物质侵蚀的抵抗能力较弱。
黏土制品属于酸性的耐火制品,随SiO
2含量增加而酸性增强。它对酸性炉渣具有一定的抗浸蚀能力,而对碱性熔渣侵蚀的抵抗能力较差,因此黏土制品宜用作酸性窑炉的内衬。也用于高炉、热风炉、玻璃窑、炭素焙烧炉等高温窑炉。
黏土砖的技术指标 |
项目 | 指标 |
N-1 | N-2a | N-2b | N-3a | N-3b | N-4 | N-5 | N-6 |
耐火度,锥号CN | ≥176 | ≥174 | ≥174 | ≥172 | ≥172 | ≥170 | ≥166 | ≥158 |
荷重软化开始温度/℃(0.2MPa) | ≥1400 | ≥1350 | | ≥1320 | | ≥1300 | | |
重烧线变化/% | 1400℃,2h | +0.1 -0.4 | +0.1 -0.5 | +0.2 -0.5 | | | | | |
1350℃,2h | | | | +0.2 -0.5 | +0.2 -0.5 | +0.2 -0.5 | +0.2 -0.5 | |
显气孔率/% | ≤22 | ≤24 | ≤26 | ≤24 | ≤26 | ≤24 | ≤26 | ≤28 |
常温耐压强度/MPa | ≥30 | ≥25 | ≥20 | ≥20 | ≥15 | ≥20 | ≥15 | ≥15 |
