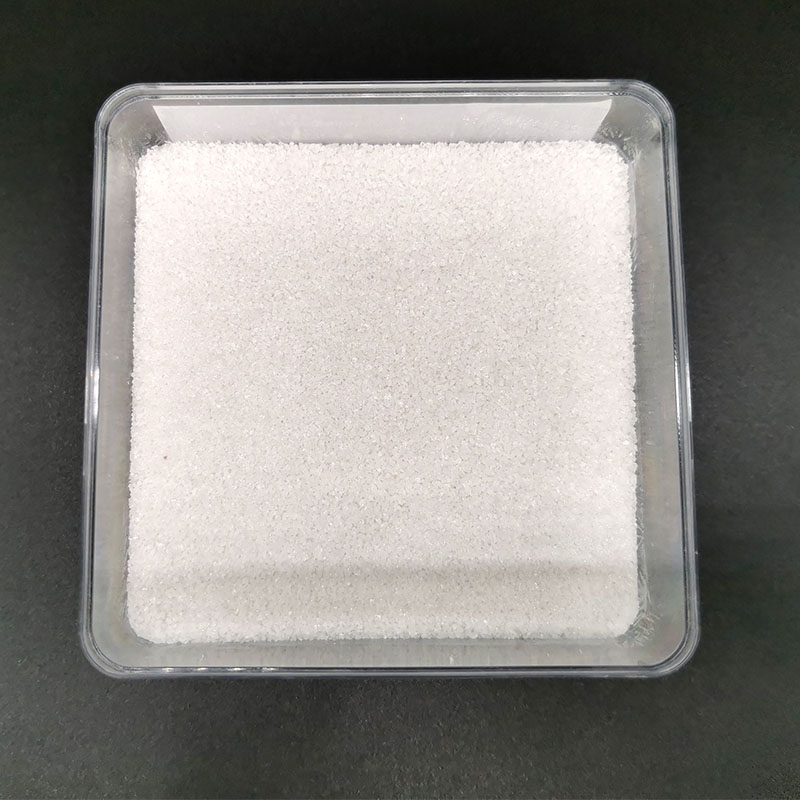

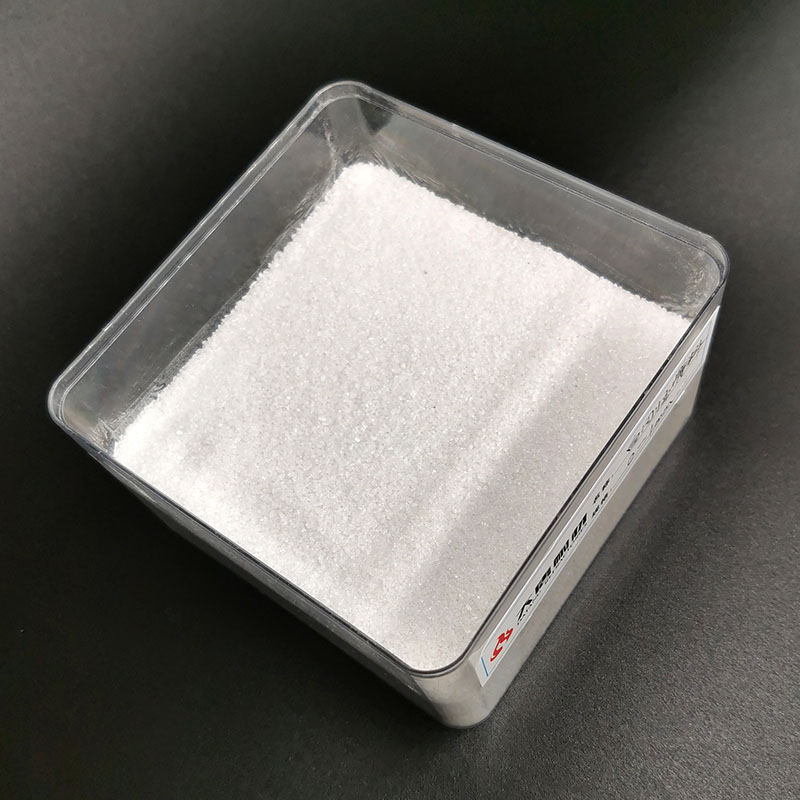

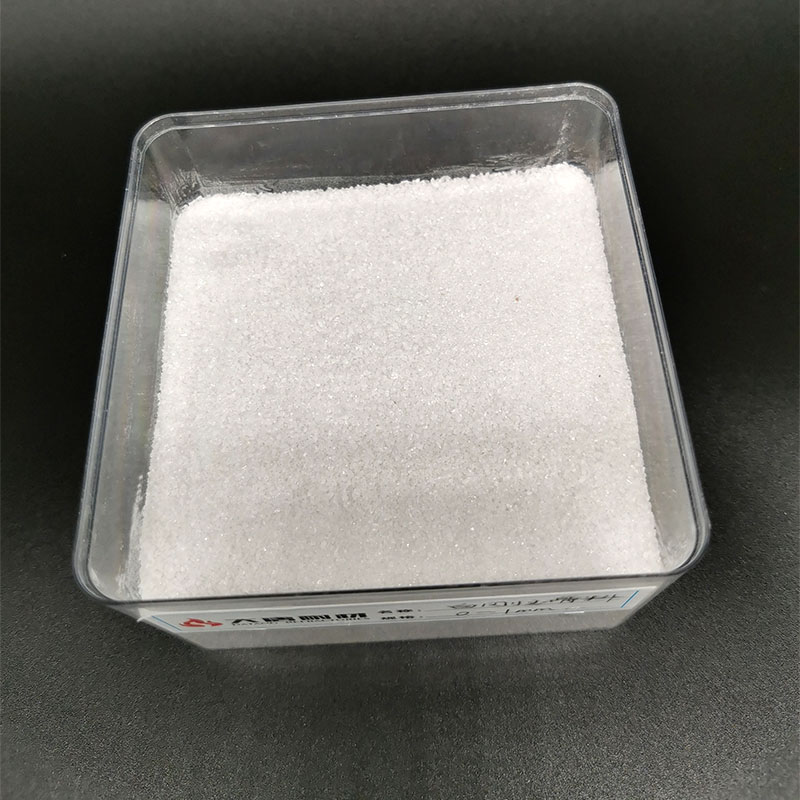

人造磨料的一种。三氧化二铝(Al2O3)含量在99%以上，并含有少量氧化铁、氧化硅等成分，呈白色。
产品粒度按国际标准以及各国标准生产，可按用户要求粒度进行加工。通用粒度号为 F4~F220，其化学成份视粒度大小而不同。突出的特点是晶体尺寸小耐冲击，如果用自磨机 加工破碎，颗粒多为球状颗粒，表面干洁，易于结合剂结合。
特点：白刚玉以工业氧化铝粉为原料，于电弧中经2000度以上高温熔炼后冷却制成，经粉碎整形，磁选去铁，筛分成多种粒度，其质地致密、硬度高，粒形成尖角状，适用于制造陶瓷、树脂固结磨具以及研磨、抛光、喷砂、精密铸造（精铸专用刚玉）等，还可用于制造高级耐火材料。
使用部位：白刚玉磨料适用于各种高端产品，工艺或者五金等产品表面美化处理，喷砂后表面洁白无任何杂质，免去清洗烦恼。细号白刚玉可用作抛光研磨之首。也可用做各种产品添加剂。可做固及涂附磨具，湿式或干或喷射砂，适合晶体，电子行业的超精研磨和抛光及制做高级耐火材料等。适合加工淬火钢，合金钢，高速钢，高碳钢等硬度较硬，抗张强度较大的材料。还可用做触媒体，绝缘体以及精密铸造砂等。 铁质工件去锈、除污、除氧化皮，增大镀层、涂层附着力； 铝质工件去氧化皮，表面强化、光饰作用； 铜质工件去氧化皮亚光效果、玻璃制品水晶磨砂、刻图案 塑胶制品亚光效果、牛仔布等特殊面料毛绒加工及效果图案。
含量：三氧化二铝(Al2O3)含量在99%以上。
技术指标
物理性能

晶体		三方晶系
真密度		3.90 g/cm3
体积密度		3.60g/cm3
硬度	努谱硬度	2000 - 2200 Kg/mm2
	莫氏硬度	10.0
颜色		白色
		煅烧后颜色 深蓝
熔点		2250 C
最高使用温度		1900 C
比热 (Cal/g. C)		0.26 （20 - 90 C)
热传导系数		室温 900 C
		(Cal/cm3. sec. C)
折光率		e=1.760 w=1.768(Na line)
电阻率		30 C 300 C 900 C 1600 C(cm)
		10、16、10、13、10、5、10、4
线膨胀系数		（7 - 9）*10^-6/K (0 - 1600 C)
化学性质	两 性	与酸反应 在王水中和氢氟酸中稍有腐蚀
		与碱反应 仅与强碱热溶液稍有反应
氧化还原效果		否

理化指标

用途	规格	主要化学成分%
		Al2O3	Na2O	磁性物%	SiO2
磨料 磨具	F12#—80#	≥99.2	≤0.4	—	≤0.03
	90#—150#	≥99.0	≤0.4	≤0.03	≤0.05
	180#—240#	≥98.5	≤0.4	—	≤0.03
	1#-63#	≥99.3	≤0.4	≤0.03	≤0.05
耐火 材料	180#—0 200#-0 320#-0	≥99.3	≤0.4	≤0.06	≤0.05

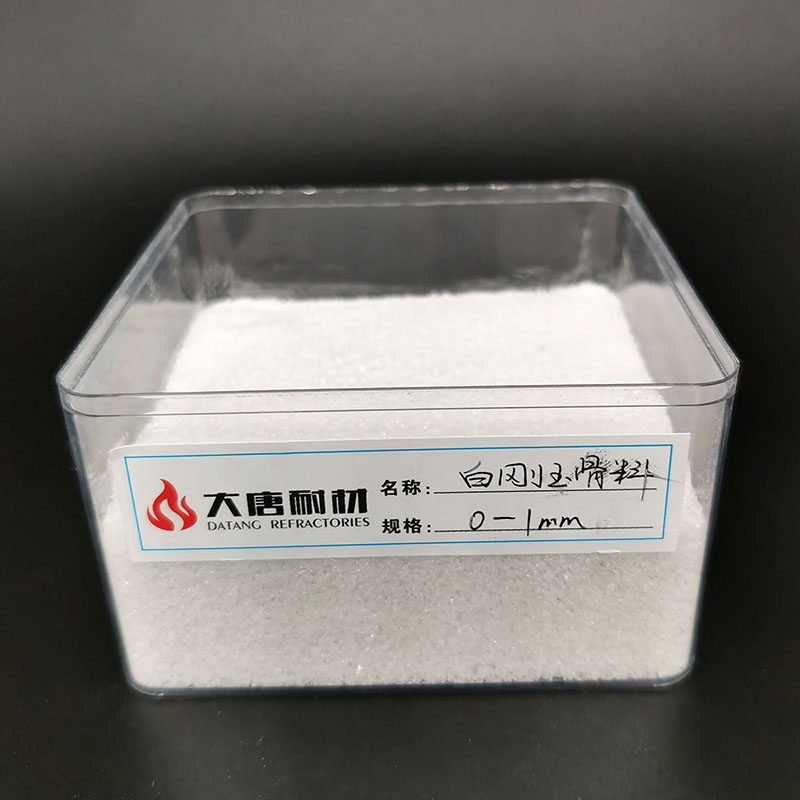

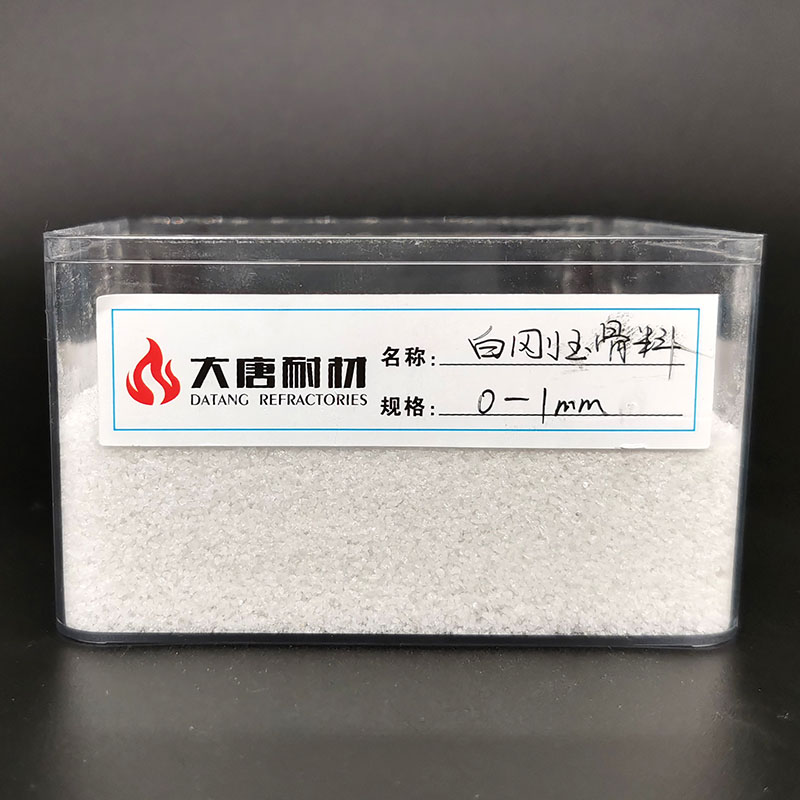

细粉	0-1mm 1-3mm 3-5mm 5-8mm 8-12mm	≥99	≤0.4	≤0.1	≤0.02
