(1)氧化铝、氧化锆空心球

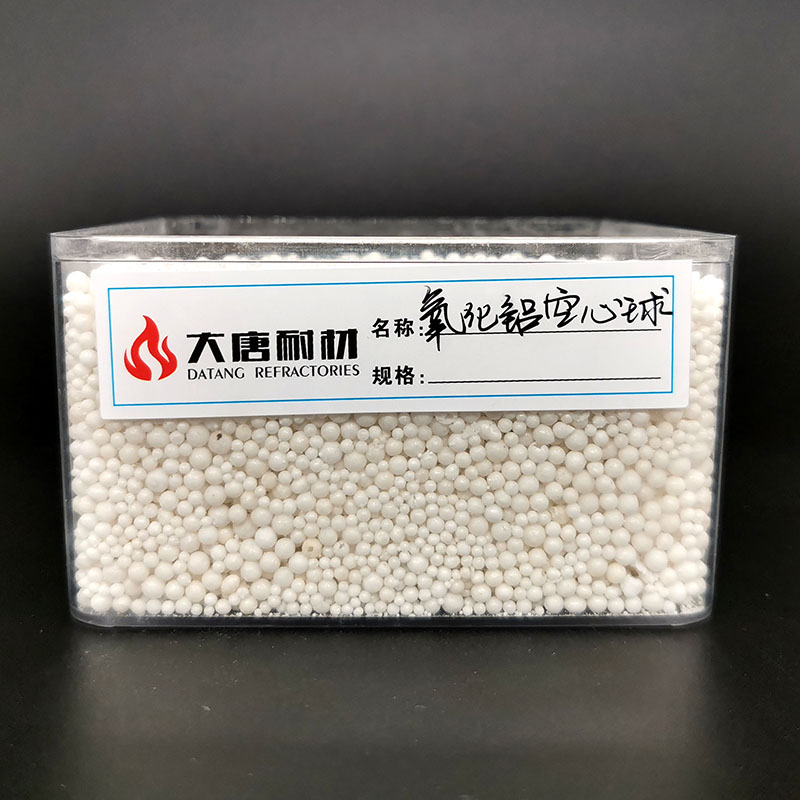

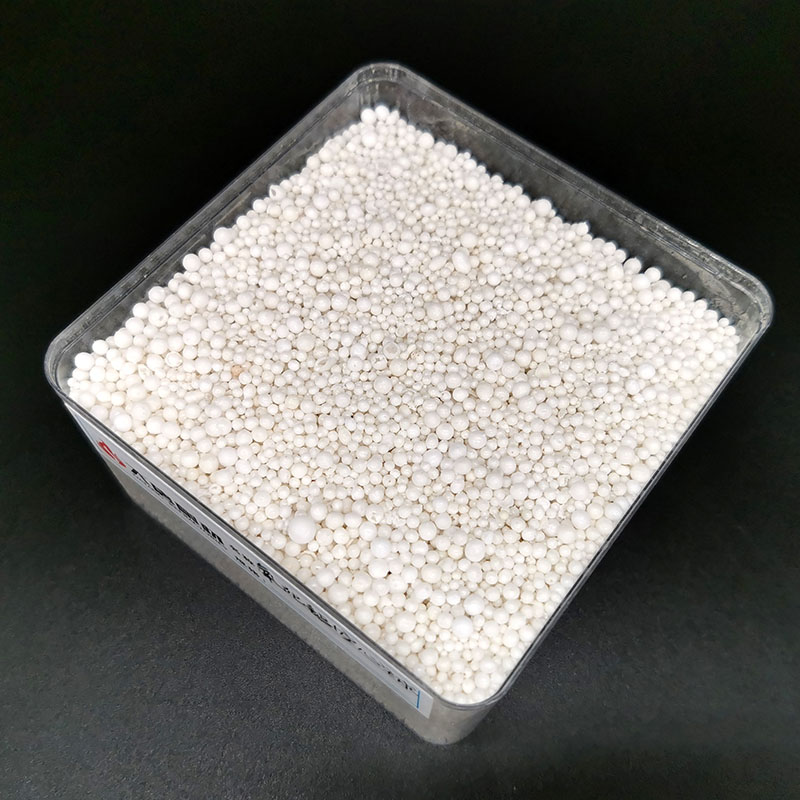

氧化铝空心球是用工业氧化铝经高温电熔吹制而成的,其主晶相为α-Al
2O
3,化学成分为Al
2O
3大于98.3%,SiO
2和Fe
2O
3分别小于0.5%。空心球颗粒为白色、空心、薄壁的球状体,自然级配一般为5~3mm7~10%,3~2mm10~17%2~1mm22-32%,1~0.5mm26~36%,0.5~0.2mm15~28%,其堆积密度相应的为540~600.600~650、650~750、750~850和850~950kg/m
3,该球的长期使用温度为1800℃。氧化锆空心球是用氧化锆经高温电熔吹制而成的。其主晶相为立方ZrO
2,含量≥80%,化学成分为ZrO
2+CaO≥99%,空心球颗粒尺寸为0.2~5mm,堆积密度为1500~2500kg/m
3,最高使用温度为2000℃。
(2)漂珠漂珠是从热电厂粉煤灰中漂选出来的硅酸铝质玻璃珠体,呈灰白色,璧薄、中空,表面封闭而光滑。漂珠因煤质、燃烧条件等情况的不同,性能也有较大的差异。适用于
耐火材料的漂珠,化学成分为Al
2O
330~43%,SiO
250~61%,Fe
2O
31.1~3.8%,CaO0.5~1.8%,MgO0.2-1.3%,R
2O0.4~1.6%,烧失0.2~1.5%。耐火度≥1610℃。漂珠的粒径<200μm,容重为0.3~0.4g/cm
3。其特点是体轻、壳坚,热导率小,是轻质耐火材料的良好原料。
