信息摘要：
粘结强度是指两种材料粘结在一起时，单位界面之间的粘结力。耐火材料的粘结强度主要是表征不定形耐火材料在各种温度及特定条件，主要是使用条件下的强度指标。不定形耐火材料...
粘结强度是指两种材料粘结在一起时，单位界面之间的粘结力。
耐火材料的粘结强度主要是表征不定形耐火材料在各种温度及特定条件，主要是使用条件下的强度指标。不定形耐火材料在使用时，要有一定的粘结能力，以使其有效地粘结于施工基体。
耐火泥浆的粘结强度通常用抗折粘结强度或抗剪粘结强度来表征，抗折粘结强度是涂抹有泥浆的试件在三点弯曲装置中受弯时粘结面所能承受的最大应力，而抗剪粘结强度是涂抹有泥浆的试件所能承受的最大剪切力与试件粘结面积的比值，即粘结面的极限平均剪应力。
黑色冶金行业标准YB/T5123-1993规定了耐火泥浆冷态抗折粘结强度试验方法。试验要点是，用供试验的耐火泥浆将
耐火砖试块粘结成一定尺寸的平行六面体试样，经烘干和焙烧，在室温下，以恒定速率对试样粘结面施加弯曲应力，直至粘结面断裂。

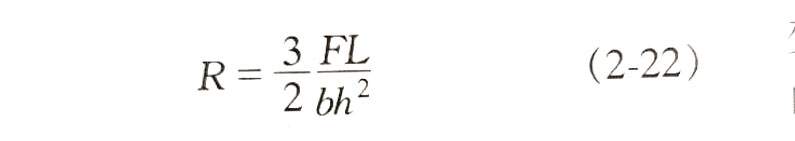

抗折粘结强度按下式计算：
R——抗折粘结强度， MPa；
F——试件粘结面断裂时的最大载荷，N；
L——两支承辊间的中心距，mm；
b——粘结面处试件的宽度，mm；
h—粘结面处试件的高度，mm。
黑色冶金行业标准YB/T5163一1993规定了耐火泥浆热态抗折粘结强度试验方法。试验要点是，用供试验的耐火泥浆将耐火砖试块粘结成一定尺寸的长方体试块，经烘干后，以规定的升温速率加热至试验温度，保温一定时间，再以恒定的加荷速率对试块的粘结面施加弯曲应力，直至粘结面断裂。
热态抗折粘结强度按式(2-22)计算。
式中
R热——热热态抗折粘结强度， MPa；
F——试件粘结面断裂时的最大载荷，N；
L-—下刀口间的距离，mm；
b——粘结面处试件的宽度，mm；
h—粘结面处试件的高度，mm。
黑色冶金行业标准YB/T5124-1993规定了耐火泥浆冷态抗剪粘结强度试验方法，其要点是，用供试验的耐火泥浆将耐火砖试块粘结，经烘干或锻烧后，在室温下进行抗剪试验，直至粘结面断裂。

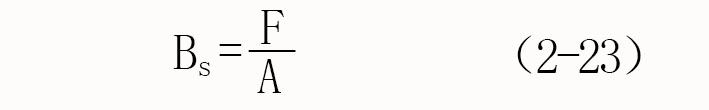

抗剪粘结强度按下式计算：
Bs——抗剪粘结强度，N/cm2
F——试件粘结面断裂时的最大载荷，N；
A——试件的粘结面积，cm2
全国服务热线
扫一扫 微信二维码
