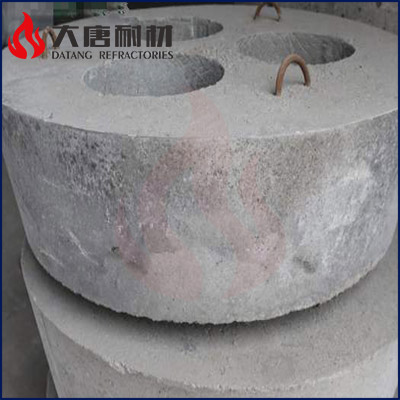

预制块的生产，与耐火浇注料的生产基本类似，不同点是混模型分为木模、钢模和钢木复合模。当一个型号需生产较多练、成型和养护等。

预制块时，应用后两种模型，反之则用木模型。模型的要求是，尺寸准确、符合设计要求，模板应有足够的强度和刚度，使用中不变形，安装与拆卸方便。

耐火浇注料的混练，即在其工艺流程中，各种原料称量配料后，倒进强制式搅拌机进行干混后，然后加水或液体结合剂，进行湿混， 混练3~5min， 即可出料。

预制块的成型，一般是在振台上进行的。在一般情况下，耐火浇注料的颗粒料大，所需振幅也大，但不易过大，否则易使骨料偏析。如振幅小，应延长振动时间。振幅是用偏心块调节的，应根据骨料的临界粒径变化，经常进行调整。

推荐阅读：耐火材料的力学性能

预制块成型时，首先将模型放在振动台上，检查尺寸，将固定连接件紧牢固，内表面涂油或贴纸；其次将拌和料装进模型内，应及时振动，直至表面返浆、排完气即可；最后，找平、抹面、作标记，吊到养护场地。另外，成型时也可用插入式振动器，平板振动器振动一加压等方法，其制品性能也能满足技术要求。

水泥类浇注料成型后，当初凝时，方可浇水或水中养护。蒸汽养护的升温速度为10~15℃/h，降温速度<40℃/h。其升温一保温一降温的时间，一般为4-10-4h。
