本厂的产品测试实验通常采用一个指标评价材料在温度急剧变化时不被损坏的能力，即抗热震性能，也称为热震稳定性能。我们在检测耐火材料的抗热震性能时，通常采用的试验温度为1100度，即将耐火材料加热到1100度，然后通过水冷或空气冷却使其在短时间内（5分钟内）降至室温。如果产品煅烧温度为1200度，其使用条件也不是很苛刻，我们在热震条件下可使用10余次，如果说使用条件不苛刻的话，即在升温或降温缓慢，匣钵可用到20余次。

推荐阅读：耐火原料之氧化铝

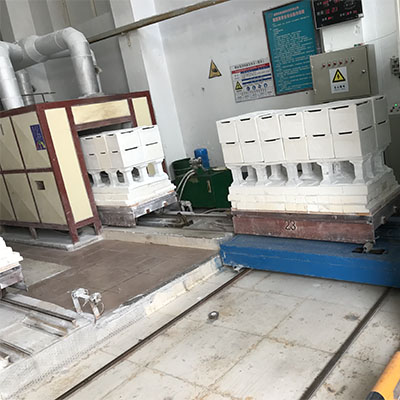

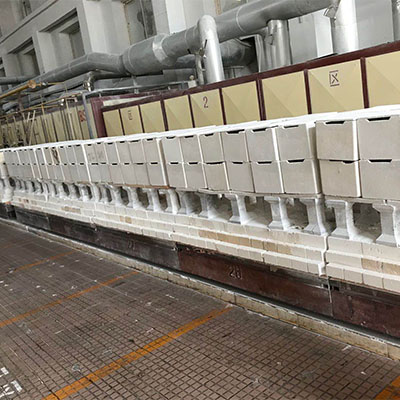

莫来石匣钵热震性能好在烧制陶瓷器过程中，为防止气体及有害物质对坯体，釉面的破坏及污损，将陶瓷器和坯体放置在耐火材料制成的容器中焙烧，这种容器即称匣钵，亦称匣子。磁性材料产业的持续发展，其制品的烧成技术水平不断提高，窑具材料使用条件更加苛刻，对窑具材料的质量要求也越来越高。目前，国内市场上三元材料主要是镍钴锰三元体系，而我公司主要生产的？是用于煅烧三元材料的匣钵，锂电三元材料窑具，镍钴锰三元材料匣钵，钴酸锂匣钵，锰酸锂匣钵，磷酸铁锂匣钵，无水磷酸铁脱水匣钵，正磷酸铁脱水匣钵，四氧化三钴匣钵，推板炉推板，钛酸锂匣钵，石墨匣钵，负极材料石墨坩埚，负极材料匣钵。




项目	刚玉莫来石匣钵	合成莫来石匣钵	堇青石匣钵
MgO	—	5	3—6
AL2O3%	≥80	43—45	40—45
SiC%	—	—	—
SiO2%	≤18	46-48	≥46
Fe2O3%	≤0.03	≤0.7	≤0.03
体积密度g/cm3	≥2.7	≥2.0	≥2.2
显气孔率	≤22	21-23	≤20
常温耐压强度Mpa热稳定性次	≥80	—	—
（1100℃水冷）	≥30	≥50	≥60
