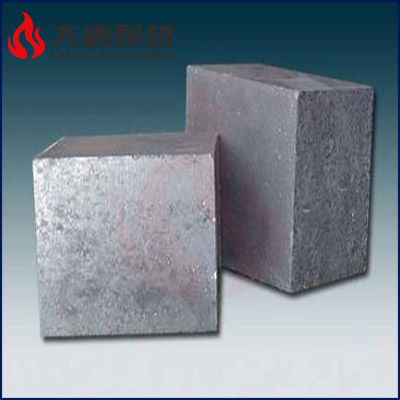

铝炭砖热处理后的性能较好， 耐压强度一般为35~45MPa； 热面温度为900℃时，热导率一般约为10W/(m·K)；抗碱性试验后砖的耐压强度25~50MPa， 透气度也很小。

致密型铝炭砖具有优良的抗碱性能，经过抗碱试验后，强度不但不降低，反而提高了；铝炭砖进行抗渣性试验时，当减重为21%时，仍显示出优良的性能。铁水熔蚀指数，铝炭转为≤2.85%，而炭块一般为25%左右。致密型铝炭砖与氮化硅结合SiC砖相比， 在相同抗渣试验条件下， 前者失重率约为0.7%，棱角完整有斜裂纹，后者失重率为0.9%左右，棱角完整有斜裂纹。这就是说，铝炭砖也具有优良的抗渣性能。

铝炭砖使用后的残砖，一般来说失去结合剂而丧失强度，呈粉状。如铝炭砖经埋炭烧成后，则无此现象，故烧成铝炭砖应运而生，但某些性能稍逊于不烧铝炭砖。

推荐阅读：耐火材料的性质——铝矾土
