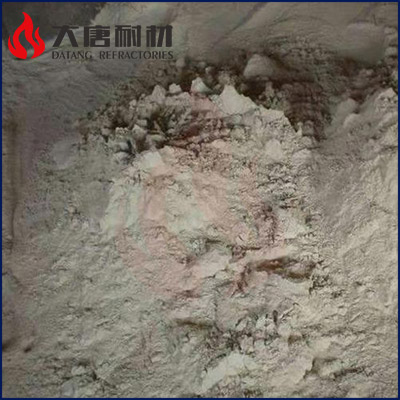

硅质泥浆是由硅质材料、软质黏土、化学结合剂和外加剂组成的。硅质材料有硅砖粉和硅石粉。硅砖粉的化学成分：SiO2≥93%， A lzO； ≤2%， Fe2O3≤2%，CaO≤2.5%。耐火度1670~1710℃，真密度≤2.37g/cm，1350℃残余线膨胀0.1%~0.5%；胶结硅石粉的化学成分：SiO2≥97%， Al2O3<1.0%，Fe2O3 <1.0%。耐火度≥1730℃。<1.0mm的颗粒100%，其中<0.2mm的占80%。含水率不大于8%；软质黏土的化学成分：SiO2  53%~60%， Al2O3 25%~32%， Fe2O3 ≤2%， R20≤1.5%， 烧失≤15%。化学结合剂用量约为1.0%，另掺复合外加剂。

硅质耐火泥浆的主要性能：SiO2≥90%， 抗折黏结强度烘干时为≥1.5MPa、1400℃时为3~4MPa， 黏结时间60~120s。应当指出，含有硅砖粉的耐火泥浆，其性能优于硅石粉耐火泥浆。随着结合剂用量的增加，强度提高，砌筑时间延长。化学结合剂用量≥0.9%，即能满足技术要求。

硅质耐火泥浆主要用于炼焦焦炉和玻璃熔炉等热工设备，与硅火泥相比，搅拌后呈稠糊状，失水慢，易砌筑，砖缝饱满，黏结性强，抗冲刷和耐磨损性好，同时也可节约耐火泥浆的用量，因此受到用户的好评。

本文声明：
本文主要为讲解不定型耐火材料的相关产品知识，想了解更多请联系：17837128189

推荐阅读：天然白云石
